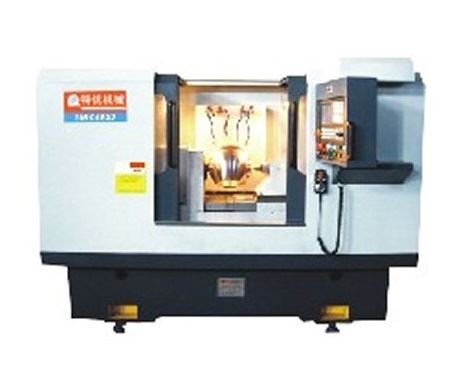

高精度、球體磨床、球體磨機、球閥球體磨機、球閥球體磨床
在線報價 電話：0577-21816666 傳真：0577-67996922
機床特性
一. 球閥球心磨機我公司高級工程師（原上海磨床研究所高級工程師）精心設計的球閥球體磨床，品質卓越、外形美觀大方。機床經過客戶長期實踐應用，根據客戶意見不斷創新和改進，現也打造成為性能穩定的現代化球體磨削裝備，是閥門制造業不可缺少的高精密加工設備。
二.球閥球體磨床鑄件經過人工時效和振動時效相結合的處理方式，性能穩定。
三.球閥球體磨床導軌采用硬軌設計，經超音頻淬火處理及意大利（發力圖）公司的CNC導軌磨床加工而成，精密度高、耐磨性好。
四.球閥球體磨機采用CNC控制，自動化程度高，可以減輕勞動強度，為客戶提升產品質量，提高生產效率。
五.球閥球體磨機 可磨削球體材料：碳鋼、不銹鋼及碳化鎢涂層等。
六.球閥球體磨機規格及參數：
3MK46系列數控球體磨床 | ||||
名稱 | 單位 | 規格 | ||
3MK4632 | 3MK4680 | 3MK46100 | ||
磨削球體最大直徑（外） | mm | φ120-φ320 | φ380-φ800 | φ580-φ1060 |
磨削球體通孔直徑（≈） | 寸 | 4＂-8＂ | 10＂-20＂ | 16＂-28＂ |
工作臺面至頂針中心高 | mm | 180 | 420 | 550 |
工作臺最大承重 | kg | 300 | 1000 | 1500 |
砂輪電機功率 | kw | 7.5 | 22 | 30 |
砂輪主軸轉速 | Rpm | 1500-4000 | 1000-2000 | 700-1300 |
頭架電機功率 | kw | 0.75 | 2.2 | 4 |
頭架主軸轉速 | Rpm | 5-30 | 5-20 | 5-10 |
X/Z向行程 | mm | 230/200 | 350/300 | 400/400 |
尾架移動行程 | mm | 200 | 500 | 600 |
尾架頂針伸出行程 | mm | 75 | 100 | 100 |
頭尾架頂針 | 莫氏5號 | 莫氏6號 | 莫氏6號 | |
X/Z軸定位精度 | mm | ±0.005 | ||
Z/Z軸重復定位精度 | mm | 0.005 | ||
球體粗糙度 | Ra | ≤0.4 | ||
外形尺寸（長×寬×高） | cm | 260×190×180 | 300×260×230 | 400×270×260 |
機床凈重 | kg | 5000 | 10000 | 16000 |
